چگونه دستگاه ترمز پرس سنکرون محور پیچشی معمولی به طور دقیق قوام زاویه ای کل طول قطعه کار را در طول فرآیند خمش حفظ کنید؟
این دستگاه ترمز پرس سنکرون محور پیچشی معمولی از طریق مکانیسم همگام سازی محور پیچشی آن، قوام زاویه ای را در تمام طول قطعه کار حفظ می کند. در اینجا نحوه عملکرد این سیستم برای دستیابی به زوایای خمشی ثابت توضیح داده شده است:

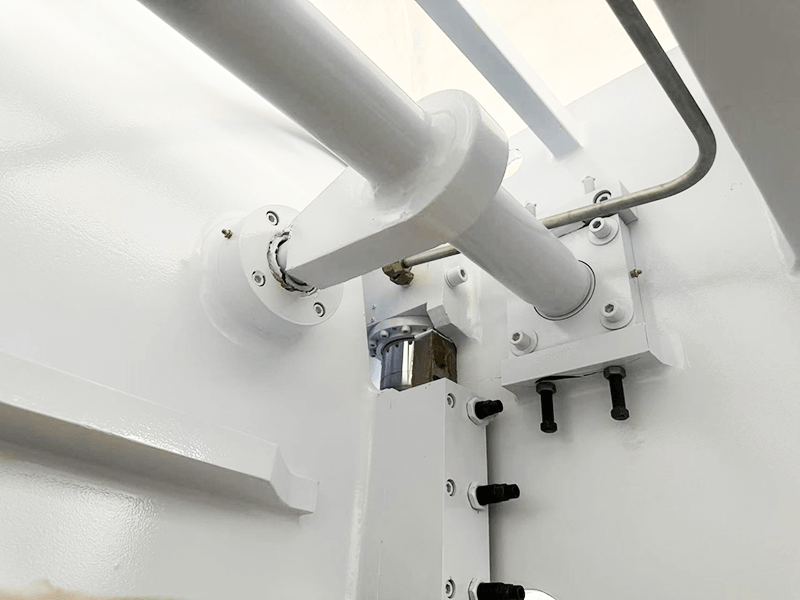

مکانیزم همگام سازی شفت پیچشی
محور پیچشی یک پیوند مکانیکی سفت و سخت است که هر دو انتهای دستگاه پرس بریک را به هم متصل می کند و حرکت تیر بالایی (رام) را در طول فرآیند خمش هماهنگ می کند.
این شفت مانند یک فنر چرخشی عمل می کند و تضمین می کند که وقتی یک طرف دستگاه حرکت می کند، طرف دیگر دقیقاً هماهنگ حرکت می کند. این اتصال از هر گونه شیب یا ناهماهنگی پهلو به پهلو جلوگیری می کند، که برای حفظ فشار یکنواخت در طول کل قطعه کار بسیار مهم است.
توزیع نیرو
شفت پیچشی به طور مساوی نیروی وارد شده توسط قوچ را در دو طرف دستگاه توزیع می کند. این اعمال نیروی یکنواخت به این معنی است که زاویه خمش از یک سر ورق به انتهای دیگر ثابت می ماند.
همانطور که قالب بالایی روی ورق فشار می‌آورد، شفت با هرگونه اختلاف احتمالی ناشی از تلرانس‌های مکانیکی مقابله می‌کند و اطمینان می‌دهد که فشار خمشی در هر دو طرف یکسان است.
طراحی مکانیزم و صلبیت
طراحی سفت و سخت محور پیچشی از هرگونه انحراف یا پیچش در حین عملیات خمشی جلوگیری می کند، که یک مشکل رایج در ماشین های غیرهمگام است. این سفتی برای حفظ دقت زاویه ای خم بسیار مهم است.
هر گونه حرکت یا خمش جزئی در یک طرف دستگاه بلافاصله توسط شفت پیچشی جبران می شود که موازی قالب های بالایی و پایینی را در طول فرآیند خمش حفظ می کند.
سیستم تعادل مکانیکی
ماشین های ترمز پرس سنکرون محور پیچشی اغلب دارای یک سیستم متعادل کننده مکانیکی برای اصلاح هرگونه عدم تعادل کوچک هستند که می تواند منجر به تغییر زاویه شود. این سیستم تضمین می کند که حتی اگر تفاوت های جزئی در خواص مواد یا ضخامت در طول ورق وجود داشته باشد، قوام زاویه ای به خطر نیفتد.
مکانیسم متعادل کننده همراه با محور پیچشی کار می کند تا اطمینان حاصل شود که پرتو بالایی به طور یکنواخت پایین می آید و زاویه خمش مورد نظر را در طول کامل قطعه کار حفظ می کند.
تنظیمات دستی و کالیبراسیون
این ماشین ها معمولاً تنظیمات دستی را برای تنظیم دقیق پارامترهای خمشی امکان پذیر می کنند. اپراتورها می توانند تغییرات جزئی در موقعیت قالب ها یا تنظیمات فشار ایجاد کنند تا تغییرات مواد یا سایش ماشین در طول زمان را در نظر بگیرند.
کالیبراسیون منظم ماشین و محور پیچشی نیز یک روش استاندارد است تا اطمینان حاصل شود که سیستم قابلیت‌های دقیق خود را در دوره‌های طولانی کارکرد حفظ می‌کند.
ابزارهای سازگار و ترازبندی قالب
تراز مناسب قالب های بالا و پایین برای حفظ قوام زاویه ای بسیار مهم است. طراحی دستگاه ترمز پرس سنکرون محور پیچشی معمولی تضمین می کند که قالب ها کاملاً تراز هستند و شانس تغییرات زاویه ای را کاهش می دهد.
استفاده از ابزار با کیفیت بالا و سازگار که دقیقاً با مجموعه قالب سازگاری دارد همچنین به ایجاد زوایای خمشی یکنواخت در کل قطعه کار کمک می کند.
مزیت کلیدی: سادگی و قابلیت اطمینان
یکی از مزایای کلیدی استفاده از سیستم سنکرون محور پیچشی، سادگی مکانیکی آن است. بر خلاف سیستم‌های پیچیده CNC یا هیدرولیک که بر حسگرها و کنترل‌های خودکار تکیه می‌کنند، شفت پیچشی راه‌حلی قابل اعتماد و ساده برای حفظ زوایای خمشی ثابت ارائه می‌دهد و کارکرد و نگهداری آن را آسان می‌کند.
محدودیت ها:
علیرغم مزایای آن، این سیستم در مقایسه با ماشین های کنترل شده با CNC محدودیت هایی دارد. توانایی کمتری در رسیدگی به خم های بسیار پیچیده یا جبران تغییرات در خواص مواد در زمان واقعی دارد.
تنظیمات دستی و وابستگی به اتصالات مکانیکی به این معنی است که اگرچه برای کارهای ساده تر موثر است، دستیابی به دقت فوق العاده بالا ممکن است بدون دخالت اپراتور چالش برانگیز باشد.
این دستگاه ترمز پرس سنکرون محور پیچشی معمولی از شفت پیچشی برای همگام سازی حرکت هر دو انتهای قوچ استفاده می کند و از توزیع یکنواخت نیرو و پایداری مکانیکی اطمینان می دهد. این منجر به خمش زاویه‌ای ثابت در تمام طول قطعه کار می‌شود و آن را برای عملیات خمشی مستقیم که در آن هماهنگ‌سازی دقیق لازم است، مناسب می‌سازد.
