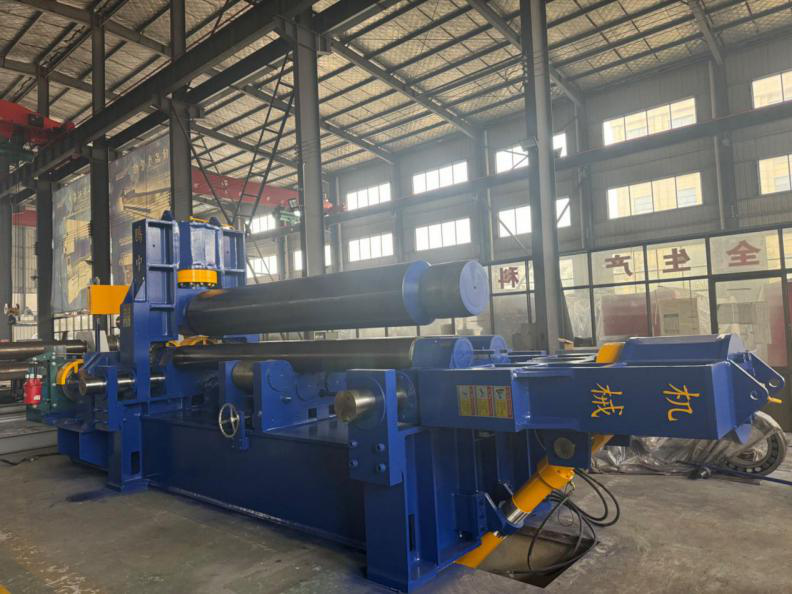

دستگاه نورد صفحه هیدرولیک 3 غلتکی

دستگاه نصب غلتکی

دستگاه غلتک بالایی از یک غلتک بالایی، سیلندر روغن اصلی، صندلی غلتک بالایی و یاتاقان تراز دو ردیفه تشکیل شده است.
دو سیلندر اصلی فشار مورد نیاز برای رول ورق را تامین می کنند و فشار کاری سیلندر اصلی 19.5 مگاپاسکال است.
بلبرینگ تراز دو ردیفه از یاتاقان غلتکی تراز کننده سرعت کم و سنگین استفاده می کند.

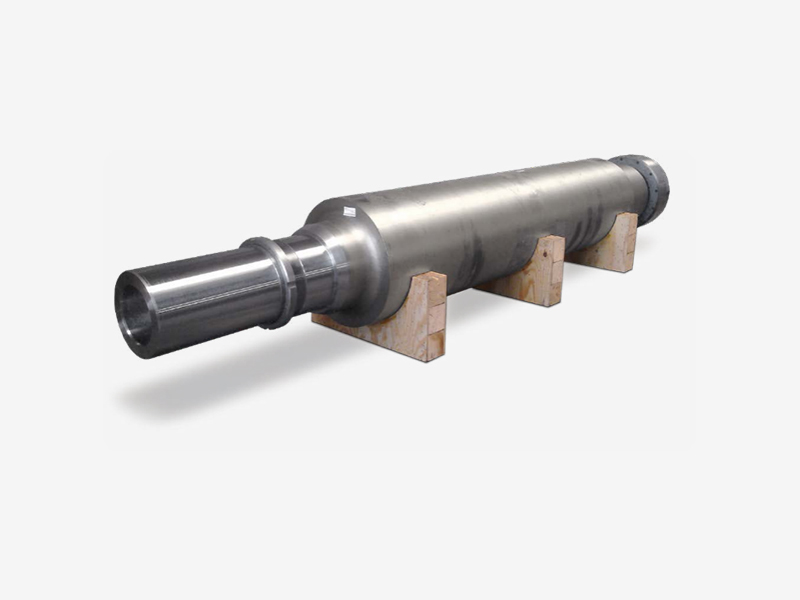

رول بالایی شبیه یک درام است که برای جبران انحراف تغییر شکل رول بالایی استفاده می شود.
رول بالایی از 42CrMo ساخته شده است، پس از پردازش خشن، HB260-300 خیس شده است. پس از اتمام، کوئنچ با فرکانس متوسط ​​HRC45-50.

غلتک پایینی و دستگاه حرکت افقی

دستگاه غلتک پایینی از یک غلتک پایین، صندلی غلتک پایین، یاتاقان کشویی غلتکی پایین، چرخ دنده ورودی غلتک پایین و غیره تشکیل شده است.
دستگاه رول پایینی گشتاور مثبت و منفی را برای ورق سیم پیچ فراهم می کند. از طریق چرخ دنده خروجی درایو اصلی و چرخ دنده ورودی غلتکی پایین، گشتاور انتقال.
غلتک پایینی از فولاد 45# ساخته شده، تمپر شده و فرآوری شده است و سطح بدنه غلتک به صورت مکانیکی تقویت شده است.
بلبرینگ غلتکی پایینی از مواد کامپوزیت خود روان کننده SF-1 ساخته شده است.
دستگاه متحرک افقی توسط موتور متحرک افقی تغذیه می شود و قاب و اجزای رول بالایی را به حرکت افقی از طریق مکانیسم انتقال کرم و مکانیسم انتقال مارپیچی جهت تحقق پیش خم شدن قطعه کار و سیم پیچ نامتقارن هدایت می کند.

غلتک پایینی و دستگاه حرکت افقی

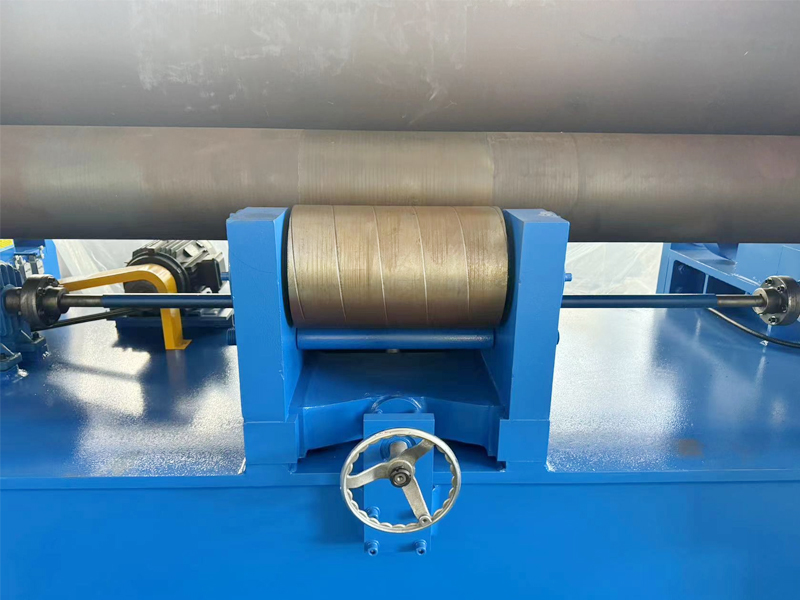

دستگاه idler از یک ترکیب بیکار، مکانیزم گوه ای مورب و مکانیزم مارپیچی تشکیل شده است.
پیچ تنظیم دو گروه گوه های شیبدار را نزدیک یا از هم جدا می کند و در نتیجه ترکیب idler را بالا یا پایین می آورد.
غلتک از فولاد 45 ساخته شده است، عملیات حرارتی و سختی آن کمتر از غلتک پایینی است.

سیستم درایو اصلی

سیستم محرک اصلی از موتور اصلی، کاهنده، دنده خروجی و غیره تشکیل شده است.
این سیستم می تواند به صورت مثبت و منفی بچرخد تا توان کاری را فراهم کند و گشتاور را از طریق کاهنده اصلی، چرخ دنده خروجی و چرخ دنده رول پایینی به رول پایینی منتقل کند، به طوری که رول پایینی بچرخد و بر اصطکاک تکیه کند تا تغذیه صفحه را کامل کند. کار سیم پیچ.

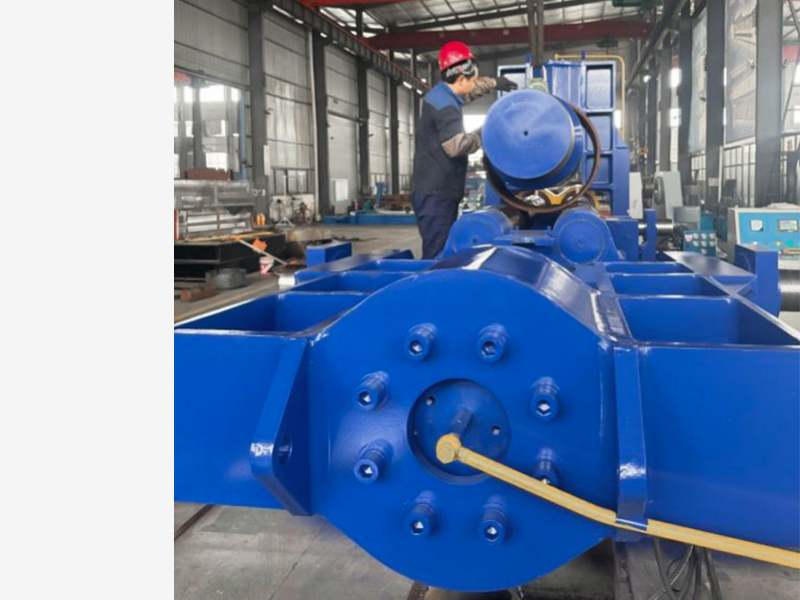

دستگاه انعام دهنده

دستگاه نوک از یک شفت پین، یک قوچ، یک سیلندر هیدرولیک نوک، یک تکیه گاه و غیره تشکیل شده است.
سیلندر هیدرولیک نوک شونده، قاب نوک را به سمت واژگونی یا تنظیم مجدد هدایت می کند. هنگامی که قاب واژگون می شود، برداشتن محصول در انتهای نوک آسان است.

◆ دستگاه متعادل کننده： دستگاه متعادل کننده از دو میله کششی و یک تیر تعادل تشکیل شده است.
پس از واژگونی قاب کناری نوک، دستگاه متعادل کننده دم رول بالایی را فشار می دهد تا تعادل رول بالایی حفظ شود.

◆ قفسه： قاب ثابت و واژگون برای جوشکاری قطعات، پس از جوشکاری پیری ارتعاشی برای حذف درمان استرس. قاب برای نصب سیلندر هیدرولیک و حرکت اجزای رول بالایی به صورت افقی استفاده می شود.

◆ صفحه پایه： شاسی یک ساختار جوش داده شده در جعبه است، یک درمان آنیلینگ. برای نصب کامپوننت ها استفاده می شود.

سیستم هیدرولیک

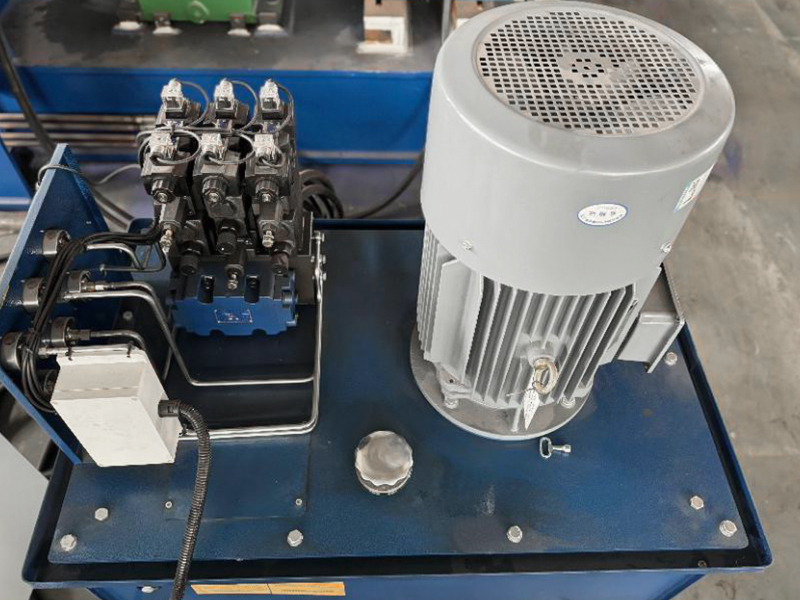

سیستم هیدرولیک از پمپ دنده ای، گروه سوپاپ، قطعات اتصال سیال، قطعات کمکی هیدرولیک و غیره تشکیل شده است.
سری سوپاپ سوپاپ انتخاب شیر هیدرولیک، خط لوله نه تنها ساده است، بلکه نگهداری و اشکال زدایی آن آسان است.
این سیستم از سه مدار تشکیل شده است، یک مدار حفاظت از فشار و تنظیم فشار، یک مدار همگام سازی و یک مدار سرعت.
مدار تنظیم فشار، فشار کاری سیستم را از طریق شیر اصلی تنظیم می کند. فشار کاری سیستم 19.5MPa است.
حلقه همگام بالا و پایین رول بالایی را از طریق دریچه گاز شنت هماهنگ می کند و دریچه گاز بالا و پایین تنظیم می شود. تشخیص قانون مغناطیسی گریتینگ، دقت موقعیت یابی همزمان غلتکی ± 0.15 میلی متر.
حلقه سرعت کج شدن و تنظیم مجدد قاب جانبی کج را کنترل می کند و سرعت دریچه گاز حلقه را از طریق دریچه گاز تنظیم می کند.

◆ حفاظت مختلف： بالا و پایین رفتن رول بالایی به ترتیب توسط شیر کمکی به عنوان حد فشار محافظت می شود.

سیستم کنترل الکتریکی

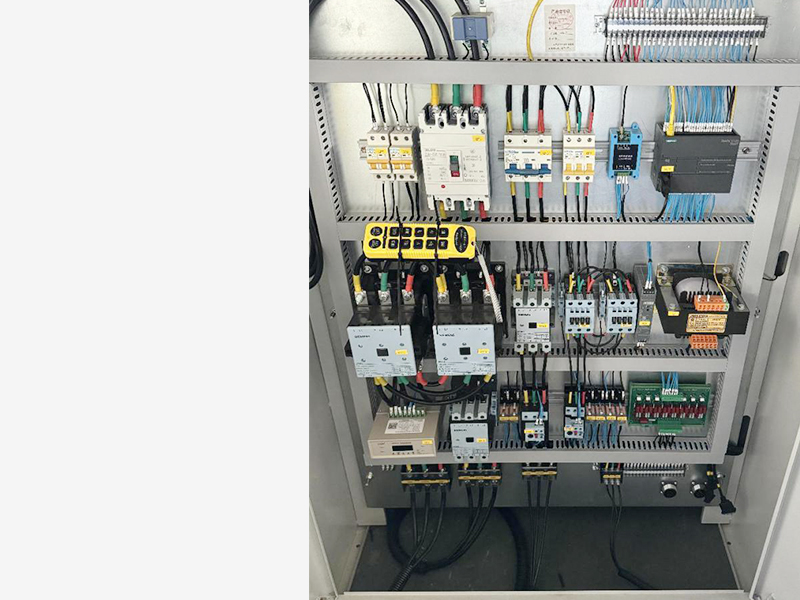

سیستم کنترل الکتریکی شامل یک کابینت کنترل الکتریکی، یک میز عملیات و یک جعبه دکمه دستی است.
شاخص های فنی اصلی سیستم:
ولتاژ عملکرد سیستم 380V/50Hz است.
دمای محیط از -5 درجه تا 45 درجه است.
مدار کنترل از یک سیستم کنترل کننده قابل برنامه ریزی PLC، رله های کمتر، عملکرد قابل اعتماد و عمر طولانی استفاده می کند.

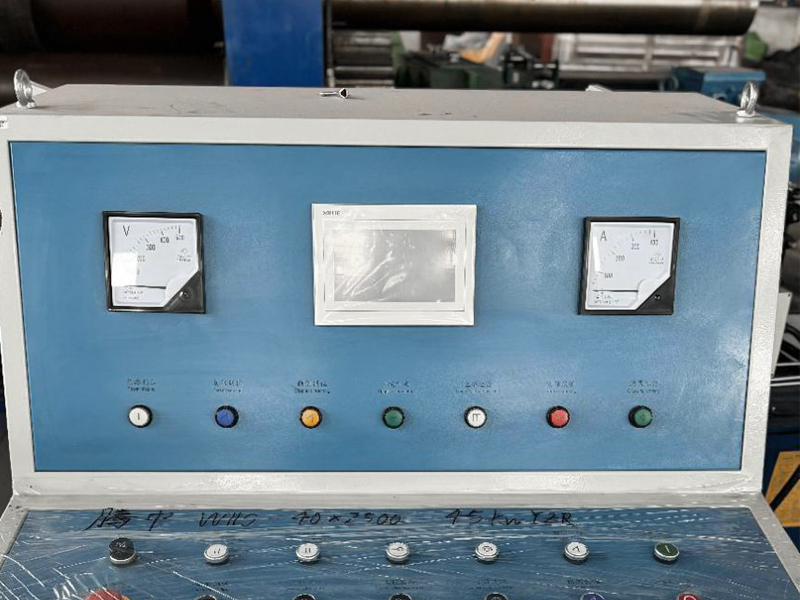

کابینت کنترل مجهز به تمام دکمه ها و نشانگرها برای تکمیل کل فرآیند سیم پیچی است که می تواند وضعیت کار و عملکرد کل دستگاه را کنترل کند. جعبه دکمه دستی راحتی را برای کنترل عملیات کلیدی در عملیات جریان فراهم می کند.

سیستم کنترل عددی

سیستم CNC دارای عملکردهای نظارت زمان واقعی، کنترل در محل و حافظه الکتریکی کوتاه در فرآیند نورد است.
نظارت در زمان واقعی: صفحه لمسی جابجایی Y را به بالا و پایین استوانه اصلی رول بالایی و حرکت افقی X رول بالایی را در هر زمان نشان می دهد.
عملکرد کنترل در محل: کلیدهای شماره و عملکرد روی صفحه لمسی می توانند پارامترهای فرآیند را تنظیم کنند، که می تواند کنترل در محل رول بالا و پایین و حرکت افقی را درک کند.

غلتک بالایی دستگاه نورد صفحه جهانی

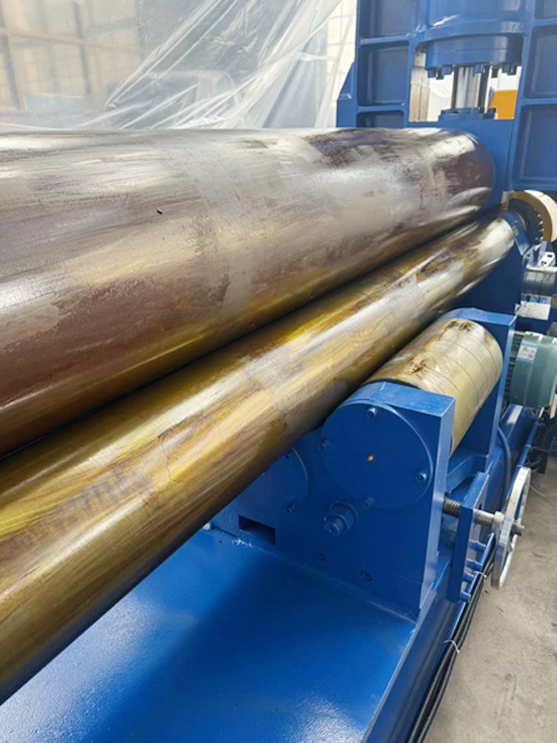

دستگاه از یک غلتک بالایی به شکل درام و یک غلتک پایینی با قطر کمتر استفاده می کند و قسمت پایینی غلتک پایینی توسط یک غلتک پشتیبانی می شود که می تواند بالا و پایین تنظیم شود.
هنگام رول شدن قطعه کار می توان ارتفاع غلتک را بر اساس نیاز تنظیم کرد و یکنواختی عرض مفصل طولی محصول را با دقت بالایی به دست آورد.

◆ تنظیم صفحات ضخیم نورد: هنگام غلتش یک صفحه ضخیم، غلتک بالا می‌رود و فشار معکوس به غلتک پایینی وارد می‌کند تا انحراف معکوس ایجاد کند تا انحراف بیش از حد غلتک بالایی جبران شود، تا شعاع انحنای مشابهی بین وسط و هر دو انتهای محصول حاصل شود. خطای یکنواختی عرض مفصل طولی محصول را کاهش دهید.

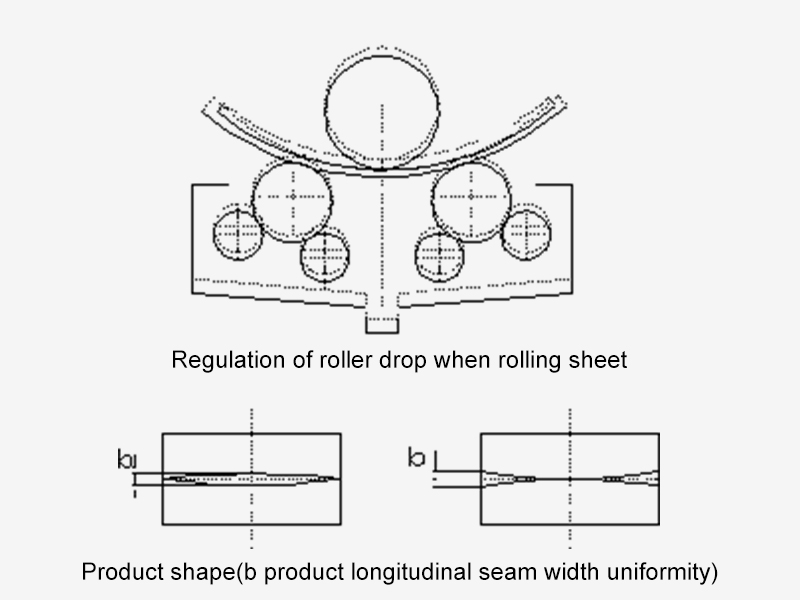

◆ تنظیم ورق نورد: هنگام چرخاندن ورق، غلتک می افتد، به طوری که غلتک پایینی می تواند انحراف خاصی را تحت عمل فشار کاری ایجاد کند تا تأثیر شکل رول بالایی را جبران کند، تا شعاع انحنای سیم پیچ محصول به وسط و دو سر برسد. مشابه، خطای یکنواختی عرض مفصل طولی محصول را کاهش دهید.

◆ شکل مقاله： خطای یکنواختی عرض درز طولی کم است. اگر به درستی تنظیم شود، شعاع انحنای وسط و هر دو انتهای محصول کاملاً نزدیک است و می توان یکنواختی عرض درز طولی محصول را با دقت بالا به دست آورد.

◆ Backbend： غلتک بالایی فشار می آورد در حالی که غلتک پایینی می چرخد. انتهای صفحه خمش فشار مستقیم را می پذیرد. گوشه پشتی وجود ندارد، انتهای لبه مستقیم باقی مانده روی دایره استاندارد کنترل می شود و گرد بودن محصول زیاد است.

◆ خمش متقارن: غلتک پایین به صورت مثبت و منفی می چرخد، دو سر صفحه را از قبل خم می کند، و سپس سیم پیچی متقارن دارد، محصول زاویه راست دارد، کنترل لبه مستقیم باقی مانده دشوار است، و محصول گردی ضعیفی دارد3

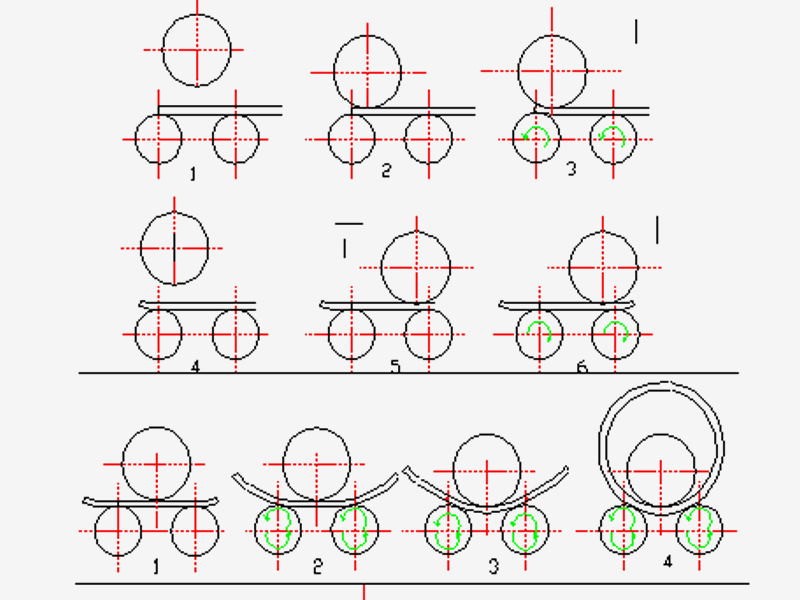

فرآیند سیم پیچ

◆ خم انتهایی：

① فاصله بین غلتک های بالا و پایین جدا شده است (غلتک بالایی یک بخش بالا می رود).
② رول بالایی به صورت افقی به سمت چپ یا راست حرکت می کند و موقعیت آن به این صورت است که می توان صفحه فولادی را بین غلتک های بالایی و پایینی هنگام افتادن رول بالایی محکم کرد.
③ رول بالایی می افتد
④ غلتک پایینی را برانید و قسمت لبه مستقیم باقیمانده سمت ماشینکاری را خم کنید.
⑤ در همین فرآیند، لبه مستقیم باقی مانده را از طرف دیگر خم کنید.

◆ خمش متقارن:

① رول بالایی را در یک موقعیت متقارن با رول پایینی تنظیم کنید و سپس به صفحه فولادی وارد کنید.
② سیلندرهای چپ و راست را راه اندازی کنید و آنها را فشار دهید تا غلتک بالایی صفحه فولادی را فشار دهد و غلتک پایینی را به سمت خم شدن صفحه فولادی هدایت کند.
③ به تدریج میزان فشار را افزایش دهید و به طور مکرر چرخش غلتک کار را برانید تا پردازش لوله ای کامل شود. یعنی خمش سیلندر کامل شود.

◆ دی شارژ:

رول بالایی را به موقعیت حد بالایی میانی حرکت دهید و قاب نوک در موقعیت های دیگر حرکت نمی کند. در این زمان دستگاه متعادل کننده رول بالایی را متعادل می کند. کمپرسی نوک بند.

نوک بر روی قفسه تنظیم مجدد

هنگام سیم پیچی قطعات کار قوس دایره ای و سایر اعمال خمشی معمولی، به طور کلی ابتدا انتهای آن خم می شود.
1) همانطور که در شکل 5-3 نشان داده شده است، رول بالایی را به یک طرف افست کنید، فشار پایین را به ارتفاع مربوطه تنظیم کنید و ابتدا یک طرف آن را خم کنید.
2) رول کار را بچرخانید تا قسمت میانی خم شود.
3) عملکرد رول کار را معکوس کنید و سمت راست قسمت خمشی کامل شده را به موقعیت نزدیک به رول پایین سمت راست ببرید.
4) رول بالایی بالا می رود و به سمت دیگر می رود.
5) غلتک بالایی فشار پایین را به ارتفاع مربوطه تنظیم می کند و غلتک کار را به سمت خم شدن قسمت باقی مانده از قسمت میانی هدایت می کند.
6) در نهایت انتهای طرف دیگر را خم کنید.
