4 ماشین غلتکی: مقدمه ای جامع

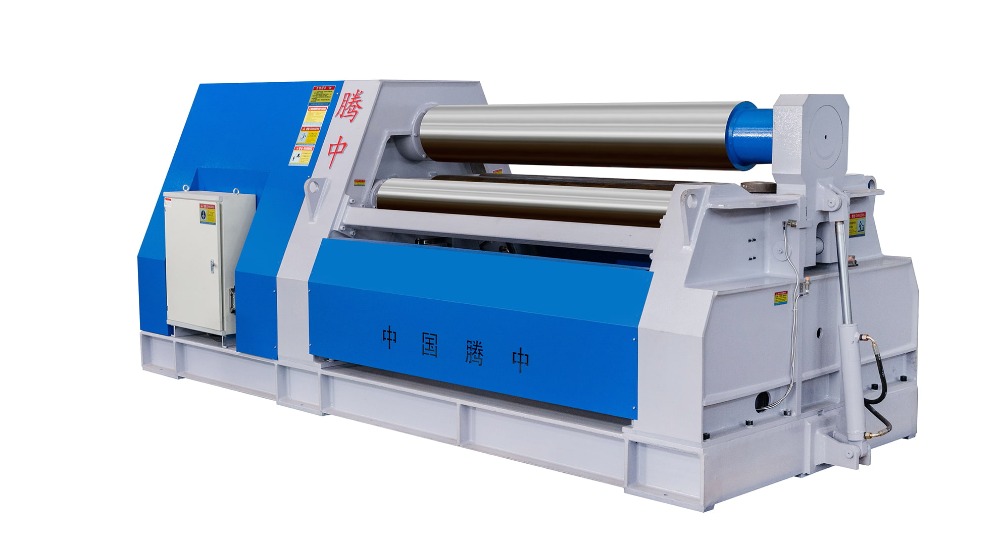

الف دستگاه نورد 4 رول که به عنوان دستگاه خم کن چهار رول نیز شناخته می شود، یک ابزار صنعتی تخصصی است که برای خم کردن یا رول کردن صفحات فلزی به اشکال مختلف، عمدتاً به اشکال استوانه ای یا مخروطی طراحی شده است. این بر اساس اصول اساسی تغییر شکل مواد و دستکاری مکانیکی عمل می کند و آن را به یک دارایی ضروری در بسیاری از فرآیندهای تولید و ساخت تبدیل می کند.

ساختار

دستگاه نورد چهار رول عمدتاً از قطعات کلیدی زیر تشکیل شده است:

سیلندر موقعیت یابی هیدرولیک: مسئول کنترل دقیق حرکت و مکان یابی اجزای خاص است و از تنظیمات دقیق در طول فرآیند نورد اطمینان می دهد.

کنترل پنل: به عنوان رابط اپراتور عمل می کند و اجازه می دهد تا پارامترهایی مانند ضخامت صفحه، عرض و شعاع خمش مورد نظر را وارد کنید. همچنین بر عملکرد کلی دستگاه نظارت و کنترل می کند

رول بالا: در اکثر موارد رول بالایی رول درایو اصلی است. نیروی اولیه را برای هدایت صفحه فلزی از طریق دستگاه فراهم می کند. در برخی مدل ها، در موقعیت ثابت باقی می ماند، در حالی که در برخی دیگر، می توان آن را به صورت عمودی یا افقی برای عملیات خمشی پیچیده تر تنظیم کرد.

رول های جانبی: این دو رول کوچکتر هستند که در دو طرف دستگاه قرار دارند. آنها نقش مهمی در اعمال فشار جانبی به صفحه دارند و امکان ایجاد اشکال منحنی را فراهم می کنند. رول های جانبی را می توان در ارتفاع و موقعیت برای کنترل انحنای صفحه نورد تنظیم کرد

رول پایینی: دو رول پایینی بزرگتر وزن صفحه فلزی را تحمل می کنند و با رول بالایی پشت سر هم کار می کنند تا صفحه را از داخل دستگاه عبور دهند. آنها همچنین به تراز اولیه صفحه قبل از شروع فرآیند خمش کمک می کنند

قاب ماشین: قاب محکم برای تمام اجزای دستگاه نورد چهار رول پشتیبانی ساختاری را فراهم می کند. معمولاً از فولاد با استحکام بالا ساخته می شود تا در برابر نیروهای ایجاد شده در طول فرآیند نورد مقاومت کند

اصل کار

آماده سازی: قبل از شروع فرآیند نورد، اپراتور ماشین باید از تمیز بودن صفحه فلزی، عاری از هرگونه زباله یا آلودگی که می تواند بر کیفیت خمش تأثیر بگذارد اطمینان حاصل کند. سپس صفحه به درستی تراز شده و بین رول های پایین و بالایی قرار می گیرد. اپراتور همچنین پارامترهای دستگاه مانند ضخامت صفحه، عرض و شعاع خمش مورد نظر را با توجه به مشخصات محصول نهایی تنظیم می کند.

موقعیت اولیه: رول های پایینی دستگاه برای تحمل وزن صفحه به طور یکنواخت تنظیم می شوند. این پشتیبانی اولیه برای حصول اطمینان از اینکه صفحه به آرامی در دستگاه در طول فرآیند نورد حرکت می کند، بسیار مهم است. رول های بالایی تا بالاترین موقعیت خود بلند می شوند و یک شکاف بزرگ به اندازه کافی ایجاد می کنند تا به راحتی صفحه فلزی را وارد کنید.

درج: صفحه فلزی با دقت بین رول های پایین و بالا از طریق شکاف ورودی دستگاه وارد می شود. اپراتور باید دقت زیادی داشته باشد تا اطمینان حاصل شود که صفحه در مرکز قرار دارد و کاملاً با رول ها هماهنگ است. هر گونه ناهماهنگی در این مرحله می تواند منجر به خمش ناهموار یا نقص در محصول نهایی شود

الفdjustment: Once the plate is in position, the operator adjusts the positions of the bottom and top rolls to match the desired bending radius and curvature. This adjustment is a critical step in achieving the correct bend radius without causing excessive strain or deformation on the plate. Precise adjustments are often made using the control panel, which allows for fine - tuning of the roll positions.​

خمش: با تنظیم صحیح رول ها، سیستم های هیدرولیک یا مکانیکی دستگاه درگیر می شوند. رول های پایین شروع به چرخش می کنند و صفحه را به جلو می برند. به طور همزمان، رول های بالایی روی صفحه فشار رو به پایین وارد می کنند. همانطور که صفحه در میان رول ها حرکت می کند، دچار تغییر شکل پلاستیکی می شود و به تدریج در اطراف رول های پایین خم می شود تا شکل منحنی مورد نظر را به خود بگیرد.

خم شدن پیشرونده: در بسیاری از موارد، فرآیند خمش در یک پاس کامل نمی شود. همانطور که صفحه به حرکت در میان رول ها ادامه می دهد، اپراتور ممکن است نیاز به تنظیمات بیشتری در موقعیت رول های بالا و پایین برای دستیابی به انحنای دقیق و شکل مورد نیاز داشته باشد. این رویکرد خمشی پیشرونده، که اغلب شامل پاس های متعدد است، به اطمینان از دقت و به حداقل رساندن تنش روی صفحه کمک می کند و در نتیجه محصول نهایی با کیفیت بالاتری به دست می آید.

خروج و برداشتن: هنگامی که صفحه از تمام رول ها عبور کرد و به شکل دلخواه رسید، از انتهای دیگر دستگاه خارج می شود. اپراتور با دقت صفحه خم شده را از دستگاه خارج می کند و فرآیند نورد کامل می شود. سپس صفحه حذف شده بسته به نیازهای خاص تولید، برای پردازش یا مونتاژ بیشتر آماده است

رویه های عملیاتی

راه اندازی ماشین: قبل از استفاده از دستگاه نورد چهار رول، ضروری است که مطمئن شوید که دستگاه به درستی مونتاژ و کالیبره شده است. این شامل بررسی سیستم های هیدرولیک یا مکانیکی برای هر گونه نشتی، نقص، یا نشانه های سایش است. مکانیسم‌های ایمنی مانند دکمه‌های توقف اضطراری و حفاظ‌ها نیز باید بازرسی شوند تا از سالم بودن آنها اطمینان حاصل شود. علاوه بر این، ترازهای رول باید برای تضمین نتایج خمشی دقیق تأیید شود

آماده سازی صفحه: صفحه فلزی که قرار است رول شود باید کاملاً تمیز شود تا هرگونه کثیفی، زنگ زدگی یا سایر آلودگی ها از بین برود. همچنین باید از نظر اندازه مناسب و هرگونه نقص احتمالی بررسی شود. سپس صفحه با در نظر گرفتن جهت گیری مورد نظر و تراز با رول های دستگاه به درستی برای خم شدن قرار می گیرد.

تنظیم رول: بر اساس شعاع خم و انحنای مورد نظر، اپراتور موقعیت رول های پایین و بالایی را تنظیم می کند. این تنظیم ممکن است شامل استفاده از کنترل‌های دستی یا تکیه بر سیستم کنترل‌شده کامپیوتری دستگاه باشد. اپراتور باید برای رویه های تنظیم خاص از کتابچه راهنمای ماشین یا دستورالعمل ها استفاده کند، زیرا مدل های مختلف ممکن است مکانیسم های تنظیم کمی متفاوت داشته باشند.

درج صفحه: صفحه به دقت در شکاف ورودی دستگاه قرار می گیرد و اطمینان حاصل می شود که همانطور که در بخش اصل کار توضیح داده شده است در مرکز و تراز قرار می گیرد. هر گونه ناهماهنگی در این مرحله می تواند منجر به خمش ناهموار یا سایر مشکلات کیفی شود

فرآیند خمش: سیستم های هیدرولیک یا مکانیکی دستگاه برای شروع فرآیند خمش فعال می شوند. اپراتور از نزدیک پیشرفت خمش را زیر نظر دارد و صفحه را در حین حرکت در رول ها مشاهده می کند. در طول این فرآیند، ممکن است برای دستیابی به خمیدگی مورد نظر، تنظیماتی در موقعیت های رول لازم باشد

خم شدن پیشرونده: اگر برای رسیدن به شکل مورد نظر نیاز به چندین پاس باشد، اپراتور این پاس ها را انجام می دهد و موقعیت رول ها را بین هر پاس تنظیم می کند. این رویکرد گام به گام اجازه می دهد تا فرآیند خمش کنترل شده و دقیق تر انجام شود

خروج و برداشتن: پس از خم شدن صفحه به شکل دلخواه، اجازه خروج از دستگاه را دارد. اپراتور با دقت صفحه خم شده را برمی دارد و آن را برای هر گونه نشانه ای از نقص، مانند خم شدن ناهموار، ترک یا سایر عیوب بررسی می کند. در صورت لزوم، صفحه ممکن است تحت پردازش بیشتر قرار گیرد یا برای اصلاح هر گونه مشکلی دوباره رول شود

تعمیر و نگهداری ماشین: پس از اتمام فرآیند خم شدن، تعمیر و نگهداری معمولی روی دستگاه ضروری است. این شامل تمیز کردن دستگاه برای از بین بردن تراشه های فلزی یا زباله هایی است که ممکن است در طول فرآیند نورد جمع شده باشند. قطعات متحرک مانند رول ها و سیلندرهای هیدرولیک باید برای کاهش اصطکاک و سایش روغن کاری شوند. هر گونه نشانه سایش یا آسیب، مانند یاتاقان های فرسوده یا نشتی شلنگ های هیدرولیک، باید به سرعت برطرف شود تا از ادامه عملکرد صحیح دستگاه اطمینان حاصل شود.

الفdvantages​

پیش نورد کاهش یافته: در دستگاه نورد چهار رول، مواد بین دو رول مرکزی فشرده می شود که به طور قابل توجهی نیاز به پیش نورد گسترده را کاهش می دهد. این نه تنها باعث صرفه جویی در زمان می شود، بلکه کارایی کلی فرآیند نورد را نیز بهبود می بخشد

کار با یک پاس: بسیاری از ماشین های نورد چهار رول قادر به انجام عملیات های متعدد از جمله مربع سازی، پیش نورد، نورد و بسته شدن پیش نورد، همه در یک پاس هستند. این فرآیند ساده، گردش کار تولید را ساده می کند و بهره وری را افزایش می دهد

تغذیه صفحه افقی: به لطف پشتیبانی رول پایینی و رول جانبی، صفحه را می توان به صورت افقی وارد دستگاه کرد. این روش تغذیه افقی راحت تر و پایدارتر است، به خصوص برای صفحات بزرگتر و سنگین تر

مربع کردن صفحه: موقعیت رول کناری امکان مربع سازی آسان صفحه را فراهم می کند. این تضمین می کند که صفحه قبل از شروع فرآیند نورد به درستی تراز شده است و در نتیجه نتایج خمشی دقیق تر و منسجم تر حاصل می شود.

نیاز به فضای ماشین کاهش یافته: از آنجایی که مربع و نورد اغلب می تواند در یک مرحله انجام شود، فضای مورد نیاز در اطراف دستگاه کاهش می یابد. این به ویژه در تأسیسات تولیدی که ممکن است فضا محدود باشد مفید است

دقت و گرد بودن بالا: ماشین های نورد چهار رول، به ویژه آنهایی که دارای سیستم های کنترلی پیشرفته هستند، می توانند به سطوح بالایی از دقت و گردی در محصولات نورد دست یابند. این آنها را برای کاربردهایی ایده آل می کند که در آن تحمل های شدید مورد نیاز است، مانند صنایع هوافضا و خودرو.

تطبیق پذیری: این ماشین ها می توانند طیف وسیعی از ضخامت ها، عرض ها و مواد را تحمل کنند و آنها را بسیار متنوع می کند. آنها را می توان برای رول کردن اشکال مختلف از جمله استوانه ها، مخروط ها و قوس ها برای رفع نیازهای مختلف فرآیندهای مختلف تولید استفاده کرد.

الفutomatic Features: Some modern four - roll rolling machines are equipped with automatic alignment and clamping functions. These features ensure that the plate remains in place during the rolling process, preventing it from sliding or running off, which further improves the quality of the finished product.​

ویژگی های ایمنی: بسیاری از ماشین های نورد چهار رول با ویژگی های ایمنی مانند عملکردهای ضد اضافه بار و حفاظت هیدرولیک طراحی شده اند. این ویژگی ها به محافظت از دستگاه در برابر آسیب ناشی از بارهای بیش از حد کمک می کند و همچنین از اپراتور در برابر حوادث احتمالی محافظت می کند.

قطر قرقره کوچک: دستگاه های خم کن چهار رول قابلیت نورد سیلندرهایی با قطر نسبتاً کم را دارند. در برخی موارد، آنها می توانند سیلندرهایی را بغلتانند که کمتر از 1.1 برابر قطر غلتک بالایی هستند، که انعطاف پذیری بیشتری را در ساخت قطعات با قطر کوچک فراهم می کند.

الفpplications​

دستگاه نورد چهار رول کاربردهای گسترده ای در طیف وسیعی از صنایع پیدا می کند:​

ساخت مخازن تحت فشار: در تولید مخازن تحت فشار مانند دیگ های بخار و مخازن ذخیره، از دستگاه های نورد چهار رول برای تشکیل بخش های استوانه ای و مخروطی مخازن استفاده می شود. دقت و توانایی بالا برای رسیدگی به صفحات ضخیم، آنها را برای این کاربرد حیاتی مناسب می کند

ساخت سازه‌های فولادی: برای ساخت سازه‌های فولادی مانند سازه‌های مورد استفاده در ساختمان‌ها، پل‌ها و تأسیسات صنعتی، از دستگاه‌های نورد چهار رول برای خم کردن و شکل دادن به صفحات فولادی به اجزای مختلف استفاده می‌شود. تطبیق پذیری این ماشین ها امکان ایجاد اشکال پیچیده مورد نیاز در سازه های فولادی مدرن را فراهم می کند

الفutomotive Industry: In the automotive sector, four - roll rolling machines are used to manufacture parts such as exhaust pipes, fuel tanks, and body panels. The ability to achieve high precision and consistent quality is crucial in automotive manufacturing.​

الفerospace and Aviation: The aerospace and aviation industries require components with extremely tight tolerances. Four - roll rolling machines are used to produce parts such as aircraft fuselage sections, engine components, and wing structures. The high - precision capabilities of these machines are essential for meeting the stringent quality requirements of the aerospace industry.​

حمل و نقل ریلی: در ساخت قطارها و واگن های مترو از دستگاه های غلتکی چهار رول برای تشکیل پوسته بدنه و سایر اجزای ساختاری استفاده می شود. توانایی انجام تولید در مقیاس بزرگ و حفظ کیفیت بالا در این صنعت مهم است

آسانسور سازی: برای تولید کابین آسانسور و چاهک از دستگاه های نورد چهار رول برای خم کردن و شکل دادن به صفحات فلزی استفاده می شود. قابلیت‌های خمشی دقیق، تناسب مناسب و عملکرد روان اجزای آسانسور را تضمین می‌کند

مهندسی پل: در پل سازی از ماشین های نورد چهار رول برای ساخت اجزای منحنی و مخروطی سازه پل استفاده می شود. توانایی کار با صفحات بزرگ و دستیابی به خمیدگی های دقیق برای اطمینان از یکپارچگی ساختاری پل بسیار مهم است.

استادیوم و طراحی معماری: در ساخت استادیوم ها و سایر سازه های معماری منحصر به فرد، از ماشین های نورد چهار رول برای ایجاد عناصر فلزی منحنی و شکل استفاده می شود که به این ساختمان ها ویژگی متمایز خود را می بخشد. تطبیق پذیری ماشین ها به معماران این امکان را می دهد که طرح های خلاقانه خود را تحقق بخشند

تولید عمومی: ماشین آلات نورد چهار رول نیز به طور گسترده در فرآیندهای ساخت عمومی مانند تولید مبلمان فلزی، تجهیزات صنعتی و ماشین آلات کشاورزی استفاده می شود. می توان از آنها برای ایجاد انواع اجزای منحنی و شکل برای این محصولات استفاده کرد

در نتیجه، دستگاه نورد 4 رول یک ابزار صنعتی بسیار همه کاره و کارآمد است که در بسیاری از فرآیندهای تولید و ساخت نقش اساسی دارد. ساختار منحصر به فرد، اصل کار و مزایای آن، آن را به یک دارایی ضروری در صنایعی تبدیل می کند که دقت، کارایی و تطبیق پذیری مورد نیاز است.
