در دنیای ساخت فلزی ، تعداد کمی از ماشین ها به همان اندازه اساسی هستند دستگاه نورد صفحه بشر این ابزارهای قدرتمند ، ورق های مسطح فلز را به منحنی خم می کنند و همه چیز را از کشتی های فشار عظیم و برج های توربین بادی گرفته تا عناصر معماری و لوله کشی صنعتی تشکیل می دهند. هنگام مسافرت برای انتخاب تجهیزات مناسب برای یک مغازه یا پروژه ، رایج ترین و مهمترین سؤال که پیش می آید این است: آیا باید یک دستگاه نورد صفحه سه رول یا چهار رول را انتخاب کنید؟
این مسئله ای نیست که یکی از جهان "بهتر" از دیگری باشد. در عوض ، این در مورد درک تفاوت های اساسی در طراحی ، عملکرد و قابلیت های آنها برای مطابقت با دستگاه مناسب با خواسته های خاص کار است. این انتخاب به عواملی مانند حجم تولید ، دقت مورد نیاز ، انواع مواد و البته بودجه وابسته است.
در این مقاله یک مقایسه دقیق و بی طرفانه از ماشین های نورد صفحه سه رول و چهار رول ، تجزیه مکانیک ، مزایا ، محدودیت ها و برنامه های ایده آل برای توانمندسازی شما با دانش مورد نیاز برای تصمیم گیری آگاهانه ارائه می شود.
در ساده ترین آن ، نورد صفحه شامل یک ورق فلزی در اطراف یک محور مرکزی است. دستگاه از ترکیبی از نیرو و رول های دقیقاً موقعیت یابی برای تحمیل شعاع مداوم به قطعه کار استفاده می کند. تعداد رول ها و پیکربندی آنها به طور مستقیم نشان می دهد که چگونه دستگاه فلز را به ویژه در ابتدا و پایان فرآیند خم شدن کنترل می کند.
پیکربندی سه رول طراحی کلاسیک و آزمایش شده با زمان است. همانطور که از نام آن پیداست ، از سه رول تشکیل شده است: دو رول پایین و یک رول فوقانی.
دو زیرگروه اصلی از دستگاه های سه رول وجود دارد:
خرج کردن اولیه (غلتک خرج): این رایج ترین نوع است. دو رول پایین قدرت محور و در موقعیت ثابت هستند. رول فوقانی به صورت عمودی حرکت می کند تا فشار اعمال شود و ورق را در مقابل رول های پایین بچسبانید. برای شروع خم ، ورق فلزی باید به صورت دستی در دستگاه تغذیه شود تا اینکه به توقف عقب برخورد کند. رول فوقانی فرود می آید ، ورق را می چسباند ، و رول های پایین رانده شده می چرخند تا مواد را از طریق آن بکشند و آن را در مقابل رول فوقانی خم می کنند.
نوع هرمی: در این سبک قدیمی تر ، رول ها به شکل هرمی چیده شده اند. رول بالا در بالای دو رول پایین قرار دارد. هر سه رول می توانند حرکت کنند. در حالی که عمدتا توسط طرح های مدرن تر از آن کنار گذاشته می شود ، دستگاه های هرمی به دلیل توانایی آنها در رسیدگی به صفحات بسیار ضخیم شناخته شده اند.
سرمایه گذاری اولیه پایین: به طور کلی ، دستگاه های سه رول دارای یک سیستم مکانیکی و هیدرولیک ساده تر هستند و باعث می شوند آنها برای خرید مقرون به صرفه تر شوند. این یک مزیت قابل توجه برای فروشگاه های کوچکتر ، استارتاپ ها یا عملیاتی با پایین تر است بودجه ماشین نورد صفحه .
ساخت و ساز قوی: با داشتن قطعات متحرک کمتر ، آنها اغلب ساخته می شوند تا بسیار ناهموار باشند و از آن مناسب باشند نورد بشقاب سنگین و خیلی خم شده است صفحه فولادی ضخیم .
عملکرد و نگهداری ساده تر: سیستم های کنترل به طور معمول پیچیده تر هستند و به دلیل چیدمان کمتر پیچیده قطعات ، نگهداری می تواند ساده تر باشد.
حداکثر ظرفیت بزرگتر: برای یک نقطه قیمت معین ، یک دستگاه سه رول اغلب در مقایسه با یک دستگاه چهار رول دارای حداکثر ضخامت بالاتر است.
انتهای مسطح (قبل از خم شدن مورد نیاز): این مهمترین اشکال است. طراحی اولیه Pinch نمی تواند لبه های پیشرو و دنباله دار صفحه را بدون عمل ثانویه خم کند. این بخش های مسطح بی سیم باید در یک ترمز پرس یا با استفاده از دستگاه نورد در یک فرآیند دست و پا گیر و چند مرحله ای "از قبل خم" شوند. این باعث می شود زمان ، به مهارت اپراتور اضافی نیاز داشته باشد و می تواند منجر به ناسازگاری شود.
دقت کمتری: دستیابی به یک سیلندر کامل با شعاع مداوم از لبه به لبه ، به دلیل مسئله پایان مسطح ، چالش برانگیزتر و وابسته به اپراتور است.
راندمان پایین تر: نیاز به قبل از خم شدن و تغذیه دستی مواد ، روند کلی را کندتر می کند ، که برای آن کمتر ایده آل است ساخت فلزی با حجم بالا محیط

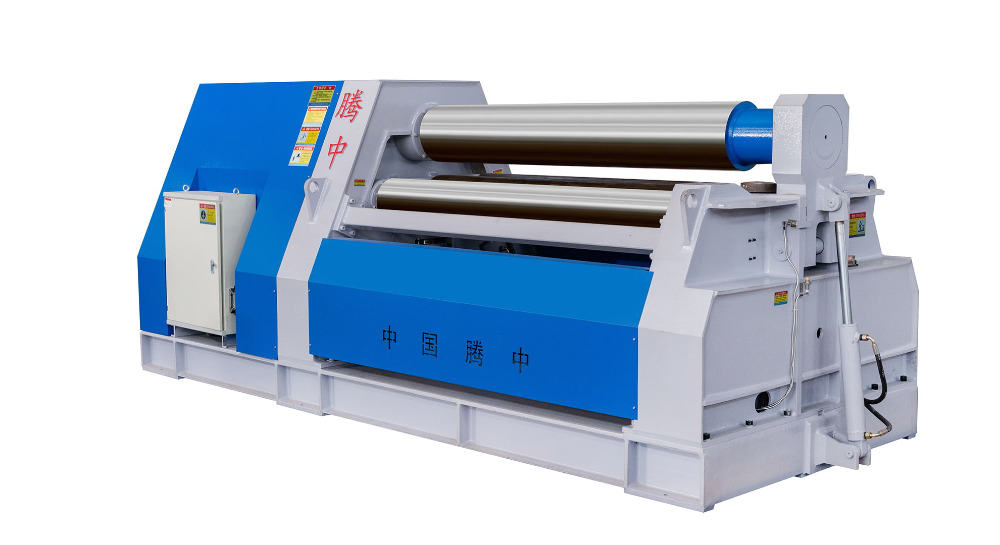

دستگاه چهار رول یک رول چهارم بحرانی را به معادله اضافه می کند. به طور معمول دارای دو رول پایین و دو رول فوقانی است. پیکربندی برای غلبه بر محدودیت اصلی طراحی سه رول طراحی شده است.
در یک تنظیم استاندارد چهار رول:
رول عقب پایین رول اصلی رانده شده است.
رول جلوی پایین و رول عقب فوقانی می توانند به صورت عمودی حرکت کنند.
رول جلوی فوقانی اغلب ثابت است یا می تواند محوری باشد.
نبوغ دستگاه چهار رول در توانایی خود در گرفتن صفحه از بالا و پایین نهفته است پیش از روند خم شدن آغاز می شود. در اینجا نحوه عملکرد آن آورده شده است:
بارگیری: صفحه بین رول های عقب پایین و فوقانی درج شده است.
گیره: رول جلوی پایین بالا می رود و رول عقب فوقانی پایین می آید و به طور محکم صفحه را بست می کند. نیازی به تغذیه صفحه به یک توقف عقب نیست.
قبل از خم شدن لبه پیشرو: با گیره صفحه ، رول جلوی فوقانی برای پیش از خم شدن لبه اصلی صفحه در مقابل رول عقب پایین عقب محور اصلی فرود می آید. این اتفاق به طور خودکار اتفاق می افتد ، درست در شروع چرخه.
نورد: پس از خم شدن لبه پیشرو ، دستگاه با فرآیند کامل نورد پیش می رود. رول ها می چرخند و صفحه را درون یک سیلندر تشکیل می دهند.
قبل از خم شدن لبه دنباله: هنگامی که رول تقریبا کامل شود ، دستگاه می تواند از همان اقدام بستن و خمش استفاده کند تا قبل از اتمام و آزاد شدن قسمت ، لبه دنباله دار را از قبل خم کند.
این فرایند یکپارچه به همین دلیل است که ماشین های چهار رول مترادف هستند نورد صفحه دقیق وت خم شدن صفحه CNC .
بدون انتهای مسطح / پیش از خم شدن یکپارچه: بزرگترین سود این عملیات قبل از خم شدن ثانویه را به طور کامل از بین می برد و باعث صرفه جویی در زمان و کار گسترده می شود.
دقت و قوام برتر: عمل بستن کنترل برتر بر روی قطعه کار ، به حداقل رساندن لغزش و اطمینان از یک سیلندر کاملاً متقارن با شعاع مداوم در کل طول آن است. این برای ساخت سیلندر صنعتی .
افزایش بهره وری و اتوماسیون: این روند سریعتر است ، به مداخله دستی کمتری نیاز دارد و ادغام با آن بسیار ساده تر است سیستم های کنترل CNC بشر این باعث می شود ایده آل برای تشکیل فلزی خودکار سلول ها
عملکرد آسان تر: در حالی که خود دستگاه پیچیده تر است ، فرآیند نورد واقعی اغلب برای اپراتور ساده تر است و برای دستیابی به نتایج کامل به مهارت کمتری نیاز دارد. ویژگی هایی مانند دستگاه نورد مخروط عملکرد نیز اغلب در طراحی چهار رول آسان تر و دقیق تر است.
ایمنی بهبود یافته: اپراتور با صفحه در حال حرکت تعامل کمتری دارد ، زیرا در طول فرآیند گیره و کنترل می شود.
هزینه اولیه بالاتر: پیچیدگی اضافه شده از رول چهارم ، سیستم درایو آن و کنترل های پیچیده تر منجر به قیمت خرید بالاتر می شود.
حداکثر ظرفیت کمی پایین تر: برای یک دستگاه با اندازه و هزینه فیزیکی مشابه ، یک چهار رول ممکن است حداکثر ضخامت کمی پایین تر از یک دستگاه ناهموار سه رول داشته باشد ، زیرا برخی از استحکام برای پیچیدگی و دقت معامله می شود.
افزایش پیچیدگی نگهداری: با استفاده از قطعات متحرک تر و هیدرولیک پیشرفته و الکترونیک ، تعمیر و نگهداری نیاز به دانش تخصصی تری دارد.
نشان | دستگاه سه رول (خرج اولیه) | ماشین چهار رول |
تعداد رول | 3 | 4 |
هزینه اولیه | پایین | بالاتر |
پیش از خم شدن | کار جداگانه و ثانویه مورد نیاز است | عملیات یکپارچه و خودکار |
انتهای مسطح | بله ، در هر دو انتهای سیلندر | نه ، سیلندر کاملاً تشکیل شده |
دقت | خوب ، اما وابسته به اپراتور | عالی ، سازگار و قابل تکرار |
بهره وری | پایین تر ، به دلیل عملیات ثانویه | گردش کار بالاتر ، مداوم و خودکار |
ایده آل برای | تجهیزات فروشگاه کوچک Fab ، خم شدن سنگین ، تک گذر ، مغازه هایی با ترمزهای مطبوعاتی موجود برای پیش خم شدن | تولید با تولید بالا با فلزکاری دقیق ، مغازه ها بر کارآیی و بازده متمرکز شده اند |
مهارت اپراتور | برای قبل از خم شدن و دستیابی به ثبات به مهارت بیشتری نیاز دارد | کار ساده تر برای نتایج مداوم پس از تنظیم |
نورد مخروط | ممکن است اما اغلب چالش برانگیز است | به طور کلی آسان تر و دقیق تر |
تصمیم بین یک دستگاه سه رول و چهار رول در نهایت به نیازهای خاص شما کاهش می یابد.
اگر یک دستگاه نورد صفحه سه رول را انتخاب کنید:
شما کار ساخت فلزی بودجه تنگ است
کار شما در درجه اول روی آن متمرکز شده است نورد صفحه سنج سنگین جایی که ضخامت شدید نگرانی اصلی است ، نه خروجی با حجم بالا.
شما در حال حاضر یک ترمز مطبوعاتی توانمند دارید که می تواند عملیات قبل از خم شدن را انجام دهد.
عملکرد تولید شما کوتاه تر است و می توانید زمان اضافی لازم برای پیش از خم شدن را تحمل کنید.
شما به جای اجرای تکراری و با حجم بالا ، روی طیف گسترده ای از پروژه های یک طرفه کار می کنید.
اگر یک دستگاه نورد صفحه چهار رول را انتخاب کنید:
بهره وری وت کارایی اولویت های اصلی شما هستند
برای هر قسمت ، مانند در تولید کشتی فشار یا نورد لوله تجاری .
شما می خواهید با اتوماسیون روند خمش ، هزینه های نیروی کار و کار دستی را کاهش دهید.
شما قصد دارید دستگاه را در یک ادغام کنید ساخت فلز CNC گردش کار
سرمایه گذاری اولیه بالاتر را می توان با بازده سریعتر سرمایه گذاری (ROI) از طریق افزایش توان و کاهش هزینه های نیروی کار توجیه کرد.
در بحث بین ماشین های نورد صفحه سه رول و چهار رول ، هیچ برنده ای آشکار وجود ندارد. این دستگاه سه رول ستون قدرت و قیمت مناسب است ، مناسب برای بسیاری از مغازه های شغلی که از استحکام برخوردار هستند و وسیله ای برای رسیدگی به سؤالات عملیاتی آن دارند. برعکس ، دستگاه چهار رول شهادت به کارآیی مهندسی مدرن است که برای به حداکثر رساندن بازده ، دقت و سودآوری در محیط های تولیدی طراحی شده است.
درک تفاوتهای مکانیکی اصلی-به ویژه توانایی چهار رول در گیره و قبل از خم شدن به طور خودکار-کلید ارزیابی ارزش آنها برای شما است ماشین آلات فلزی نیازها با وزن دقیق نیازهای پروژه ، حجم تولید و پارامترهای مالی ، می توانید دستگاهی را انتخاب کنید که واقعاً آینده قابلیت ساخت شما را شکل دهد. $ $
